電力電纜的基本知識
什么是電力電纜？
在金屬線芯上進行絕緣擠包纏繞，用防護材料進行屏蔽、密封，能夠傳輸電能的特殊導線。主要包括線芯、絕緣、防護、密封。
按照電壓等級分類：
低壓電力電纜：3kV及以下；
中壓電力電纜：6kV~35kV；
高壓電力電纜：66kV~110kV；
超高壓電力電纜：220kV~500kV；
特高壓電力電纜：750kV；1000kV。
按照絕緣材料劃分電纜類型:
1、交聯聚乙烯絕緣電纜
2、聚氯乙烯（PVC）絕緣電纜
3、聚乙烯（PE）絕緣電纜
4、橡膠絕緣電纜
5、粘性油紙絕緣電纜
6、不滴流油紙絕緣電纜
7、充油電纜
8、充氣電纜

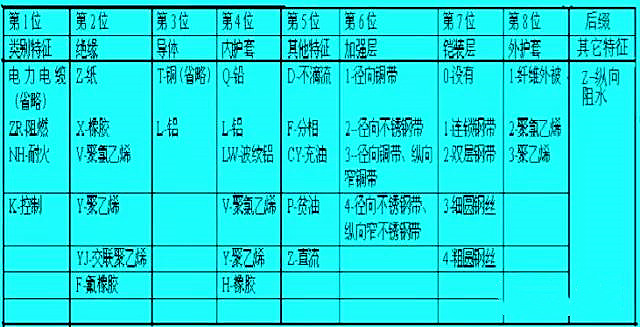

電纜規格型號的含義
比如：ZR-YJY22-8.7/10kV-3×240
① 前半部分表示型號：ZR-YJY22
阻燃 交聯聚乙烯絕緣 銅芯 聚乙烯內護套 雙層鋼帶鎧裝 聚氯乙烯外護套。
② 后半部分表示規格：8.7/10kV-3×240
電纜設計的相電壓U0為8.7kV；電纜設計的線電壓U為10kV ；三個線芯，每芯標稱截面為240㎜2。
電纜網中的兩個電壓概念:
① 電力系統電壓：電力系統正常運行時的額定電壓。如220V、380V、10kV、35kV、110kV、220kV、500kV等。
② 電纜產品電壓：表示為U0/U（Um）。如；6/10(12)kV、8.7/10(12)kV、21/35(40.5)kV、26/35(40.5)kV、64 /110(126)kV。
其中：U0：相電壓；U：線電壓；Um：設備可承受的“最高系統電壓”的最大值（最高電壓）。
