10kV電力電纜敷設應該注意的問題.
在我們的生活帶當中，到處可以看到電纜安裝及檢修工程。在很多的工程當中，10KV電力電纜作為電力線路的一部分，使用這種電纜，因其故障幾率低、安全可靠、出線靈活而得到廣泛應用。但是隨著長時間的使用，電纜一旦出故障，檢修難度較大，危險性也大，因此在安裝、敷設時應特別加以注意。

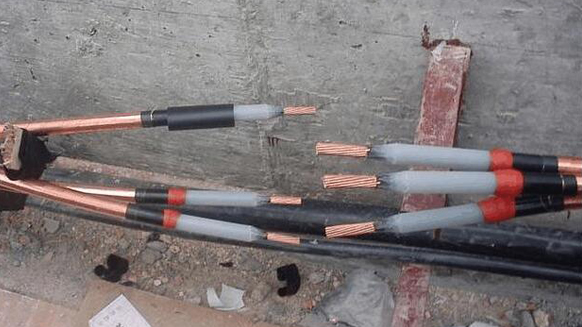

一、10kV橡塑冷縮電力電纜頭的制作要求：
1、剝外護套、鎧裝和內襯層。將電纜校直，擦凈，剝?nèi)+端子深度(C)長的外護套，綁扎線，留鋼鎧30mm，內護層10mm，其余的剝除;銅屏蔽端頭用PVC膠帶纏緊。
2、固定鋼鎧地線。將鋼鎧上的油漆鐵銹打光，把卡有“鋼鎧地線”標志環的地線用大恒力彈簧固定在鋼鎧上(為了牢固，地線要留有10mm-20mm的頭，恒力彈簧將其繞一圈后，把露頭的反折回來，再用恒力纏繞)。
3、纏填充膠。自護套斷口以下50mm至整個恒力彈簧，鋼鎧及內護層，用填充膠纏繞兩層。
4、固定銅屏蔽線。將另一地線的一頭塞進三線芯中間，再將墊錐塞入，然后用此地線在三線芯根部包繞一圈，再用恒力彈簧在地線外環繞固定。
5、纏自粘帶。在填充膠及恒力彈簧外纏一層黑色自粘帶。
6、固定冷縮指套。先將指端的三個小支撐管略微拽出一點(從里看和指根對齊)，再將指套套入，盡量下壓，逆時針先將大口端塑料條抽出，再抽出指端塑料條。指套指頭往上200mm之內纏繞PVC膠帶。
7、固定冷縮管。將冷縮管套至指套根部，逆時針抽出塑料條(抽時手不要攥著未收縮的冷縮管)。
8、剝銅屏蔽、外半導體層。保留10mm銅屏蔽，其余剝除，保留15mm外半導體，其余剝除。按端子的深度切除各相絕緣。將外半導電層及絕緣體末端用刀具倒角，按原相色纏繞相色條。
9、繞半導電帶。在銅屏蔽上纏繞半導帶(和冷縮管纏平)。用砂紙打磨絕緣層表面，并用清潔紙清潔。清潔時，從線芯端頭起，擼到外半導層，切不可來擦。將硅脂涂在線芯表面(多涂)。
10、定冷縮終端。慢慢拉動終端內的支撐條，直到和終端端口對齊。將終端穿進電纜線芯長和安裝限位線對章。輕輕拉動支撐條，使冷縮終端收縮(如開始收縮時發現終端和限位線錯位，可用手把它糾正過來)，將端子插上并壓接。
11、固定密封管。用填充膠將端子壓接部位的間隙和壓痕纏平，從最上一個傘裙至整個填充膠外纏繞一層密封膠，終端上的密封膠外要纏一層PVC膠帶，否則支撐條和其粘連;將密封管套在此部位收縮，如密封管與端子間有間隙，可把密封管翻過來，在端子上纏一些密封膠后再把密封翻卷回來;再翻起指套大端，用密封膠將外護套纏緊，并把地線夾在膠條中間，防止進水，然后翻回指套，用扎線將指套外的地線固定。安裝完畢。
二、電力電纜終端和接頭的制作：
1、電纜終端及接頭制作時，應嚴格遵守制作工藝規程。
2、在室外制做6kV及以上電纜終端與接頭時，其空氣相對濕度宜為70%及以下;當濕度大時，可提高環境溫度或加熱電纜。制做塑料絕緣電力電纜終端與接頭時，應防止塵埃、雜物落入絕緣內。嚴禁在霧或雨中施工。
3、電纜絕緣狀況良好，無受潮;塑料電纜內不得進水。
4、電力電纜接地線應采用銅絞線或鍍錫銅編織線，其截面面積不應小于25 mm2。
三、電纜終端頭技術要求：
1、電纜終端頭的絕緣表面應完好，熱縮套應無老化、開裂現象，應無放電痕跡。
2、護層接地線應完好，連接螺栓無銹蝕、松動。
3、終端的鎧裝層和銅屏蔽層應分別用帶絕緣的絞合導線單獨接地。銅屏蔽層接地線的截面≥25mm2;鎧裝層接地線的截面不應≤10mm2。。
4、銅鋁結構相連接應采用銅鋁過渡接頭。
四、電力電纜的敷設：
1、電纜通道暢通，排水良好。金屬部分的防腐層完整。隧道內照明、通風符合要求。
2、電纜型號、電壓、規格應符合設計。
3、電纜外觀應無損傷、絕緣良好，當對電纜的密封有懷疑時，應進行潮濕判斷;
4、直埋電纜與水底電纜應經試驗合格。
5、電纜放線架應放置穩妥，鋼軸的強度和長度應與電纜盤重量和寬度相配合。
6、敷設前應按設計和實際路徑計算每根電纜的長度，合理安排每盤電纜，減少電纜接頭。
7、在帶電區域內敷設電纜，應有可靠的安全措施。
8、電纜敷設時，不應損壞電纜溝、隧道、電纜井和人井的防水層。
9、電力電纜在終端頭與接頭附近宜留有備用長度。
