電力電纜的選用
一、 型號
1. 護套及絕緣層材質。
常見類型：
VV（VLV）聚氯乙烯絕緣聚氯乙烯護套型
VY（VLY）聚氯乙烯絕緣聚乙烯護套型
YJV（YJLV）交聯聚乙烯絕緣聚氯乙烯護套型
YJY（YJLY）交聯聚乙烯絕緣聚乙烯護套型
括號中L代表鋁芯電纜
腳標22代表鋼帶鎧裝緣聚氯乙烯護套
腳標23代表鋼帶鎧裝緣聚氯烯護套
腳標32代表細鋼絲鎧裝緣聚氯乙烯護套
腳標33代表細鋼絲裝緣聚氯烯護套
腳標42代表粗鋼絲鎧裝緣聚氯乙烯護套
腳標43代表粗鋼絲裝緣聚氯烯護套
VV（VLV）類導體運行*高額定溫度為攝氏70度，短路時（持續時間小于5秒）*高溫度不超過攝氏160度。
YJV（YJLV）類導體運行*高額定溫度為攝氏90度，短路時（持續時間小于5秒）*高溫度不超過攝氏250度。
礦物絕緣電纜。氧化鎂絕緣，銅或高溫合金護套，運行*高額定溫度攝氏250度。特殊用途類型：
由于特殊用途電纜種類繁多，在此僅做簡單介紹。用于高溫環境的氟塑料電纜，聚偏二氟乙烯絕緣、護套電纜連續工作溫度攝氏150度，聚全氟乙丙烯絕緣、護套電纜連續工作溫度攝氏100度，，聚四氟乙烯絕緣、護套電纜連續工作溫度攝氏260度。用于油污染環境的丁晴復合物絕緣電纜，運行*高額定溫度攝氏105度。用于經常移動環境的硅橡膠電纜，運行*高額定溫度攝氏180度。此外，還有專用的低溫、防水、防蟲鼠害、礦用電纜等。
2. 電壓等級
表示方法U0/U（Um）
U0為導體對地電壓，U為導體與導體之間電壓，Um為使用設備的系統*高電壓的*大值。其中，U0按系統接地故障持續時間分為兩類：*類電纜----用于單相接地故障時間每一次一般不大于1分鐘的系統，亦可用于*長不超過8小時，每年累計不超過125小時的系統；第二類電纜----用于接地故障時間更長的系統，或對電纜絕緣性能要求較高的場所。
例如10kV系統，如中性點經消弧線圈接地的應采用8.7/10kV電纜（或8.7/12），如中性點經小電阻接地的可采用6/10kV電纜（或6/12）。
二、 相線與N線截面配合

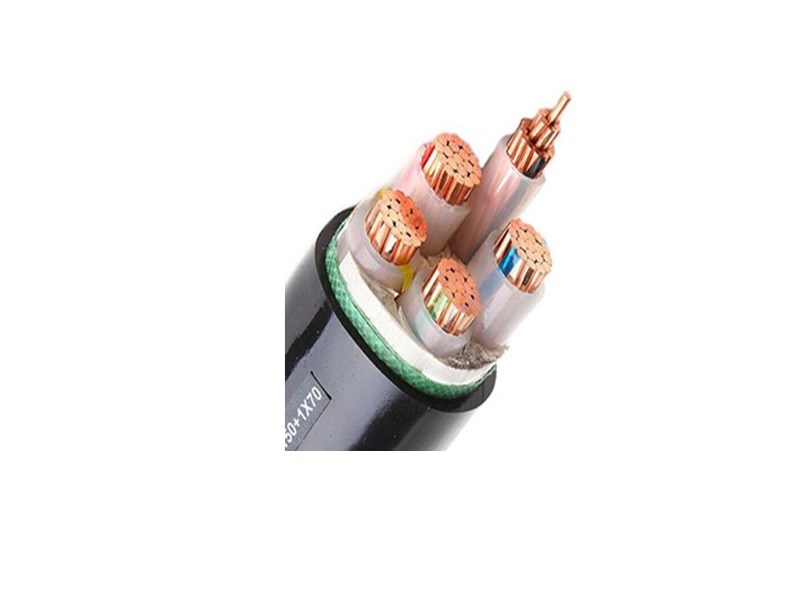

理論上N線的允許載流量應大于*大三相不平衡電流及零序諧波電流之和。在工程中通常在以單相設備為主的系統中，N線截面等于相線截面（即4等芯）；在三相平衡系統或以三相設備為主的系統中，N線截面大于等于相線截面的一半（即3+1芯），其中有兩個例外：相線為35mm2時，N線為16mm2，相線為150mm2時，N線為70mm2。
在含有大量零序諧波分量的系統中，N線截面等于相線截面的2倍或根據實際需要定制。
三、 選擇電纜截面所需考慮的因素
除設計手冊中所要求的溫升、經濟電流密度、電壓損失、機械強度、載流量等以外，還需注意：
1. 敷設距離導致的單相短路故障、接地故障保護靈敏度問題（低壓系統）
2. 在一個工程中盡量減少、合并截面等級，利于加工定貨。
四、 防火
常用電纜中，雖然聚氯乙烯護套型防火性能等方面優于聚乙烯護套型，但在火災條件下，聚氯乙烯釋放出的有害氣體遠超過聚乙烯。幾乎所有廠家都生產聚氯乙烯護套電力電纜，其中只有部分廠家同時生產聚乙烯護套電力電纜。
1、阻燃電纜：阻燃產品比非阻燃產品能提供１５倍以上的逃生時間；阻燃材料燒掉的材料僅為非阻燃材料的二分之一；阻燃材料的熱釋放率僅為非阻燃材料的四分之一；燃燒產品總的毒氣氣體量，如以一氧化碳的相當量表示，阻燃產品僅為非阻燃產品的ｌ／３；普通阻燃產品與非阻燃產品的產煙性能、產煙量無大的區別。阻燃電纜按GB12666.5-90標準分為A、B、C三類，在工程設計中宜選擇A類。減少在同一防火隔斷（例如同一橋架、同一豎井）內的電纜數量，有助于提高電纜的阻燃能力。
2、耐火電纜：根據ＧＢｌ２６６６.６規定，耐火試驗溫度分為二類：
Ａ類為９５０—１０００℃ 考核時間為９０分鐘
Ｂ類為７５０—８００℃ 考核時間為９０分鐘。
即電纜在外部火源750-800℃（或950-1000℃）直接燃燒下，90分鐘內仍能通電，就判定為Ｂ類或Ａ類。
有機類耐火電纜在銅導體上包繞云母耐火帶（耐高溫800℃）作為耐火層，然后按不同型號擠上一定厚度的正常絕緣層，*后電纜芯間填充層和*外層的護套與普通電纜一樣。無機類又稱為礦物質絕緣型或者氧化鎂絕緣電纜，其外護套為銅管或特種合金管，在外護套和銅芯導體之間填充氧化鎂作為絕緣材料，由于氧化鎂的熔點為2800℃，銅管（外護套）的熔點為1083℃，特種合金管可以保障在825℃無變形，因此只要外護套不受破壞，就能正常工作，其耐火性能遠超過有機類耐火電纜。在工程設計中不要輕易提出要求使用A類，因為NH-YJV或NH- VV一般都達不到A類要求，而礦物質絕緣電纜耐火性能雖然優異，但造價遠高于普通的，對施工的要求更加嚴格，另外由于是獨芯電纜，各相對N、對PE間距不同，單相短路、接地短路阻抗（電抗）有一定差異。
五、 相關名詞
氧指數：是指在規定條件下，固體材料在氧、氮混合氣流中，維持平穩燃燒所需的*低氧含量。氧指數高表示材料不易燃燒，氧指數低表示材料容易燃燒
材料的氧指數（LOI）與其阻燃性的對應關系如下：
LOI < 23 可燃
LOI 24 - 28 稍阻燃
LOI 29 - 35 阻燃
LOI > 36 高阻燃
耐火電纜（Ｆｉｒｅ ｒｅｓｉｓｔａｎｔ ｃａｂｌｅｓ），簡稱為ＦＳ。這種電纜不易著火致完全燒毀，在火災中及火災后尚能繼續工作，保障救火過程中的用電需要。
阻燃電纜（Ｆｌａｍｅ ｒｅｔａｒｄａｎｔ ｃａｂｌｅｓ），簡稱為ＦＲ。普通聚合物，在燃點以上的火焰中都會燃燒。ＦＲ阻燃電纜的特點是單根電纜垂直燃燒時可阻止火焰蔓延，火焰移去后會自動熄滅。
低煙阻燃電纜（Ｒｅｄｕｃｅｄｆｌａｍｅ ｐｒｏｐａｇａｔｉｏｎ ｃａｂｌｅｓ），簡稱為ＦＲＲ。其特點是能通過多根電纜垂直托架敷設的阻燃試驗，在試驗中集中成束電纜中所含可燃物質比單根電纜多但要求其火焰蔓延能受到控制。
無鹵低煙阻燃（Ｌｏｗ ｓｍｏｋｅ ｚｅｒｏｈａｌｏｇｅｎ ｃａｂｌｅｓ），簡稱ＦＯＨ。ＦＯＨ的特點是燃燒時既具有ＦＲ或ＦＲＲ阻燃能力，又不會排放ＨＣＩ等有毒氣體，所散發的煙霧也非常稀薄。
同心導體電力電纜：N線（或PEN）均勻外包于各相線外側，與各相線距離均等，有利于均衡、降低各相對N的電抗。
