電纜是用來傳送電力或信號電流、信號電壓的被覆有絕緣層、保護層、屏蔽層等的導體。按電壓分可為高壓電纜和低壓電纜。低壓電纜線路與低壓架空線路、低壓架空絕緣線路相比雖然造價較高，敷設維護較為困難，但由于它具有運行可靠、不立電桿、不占地面、不礙觀瞻、受外界影響較小等特點，而在低壓配電系統中得到廣泛應用。

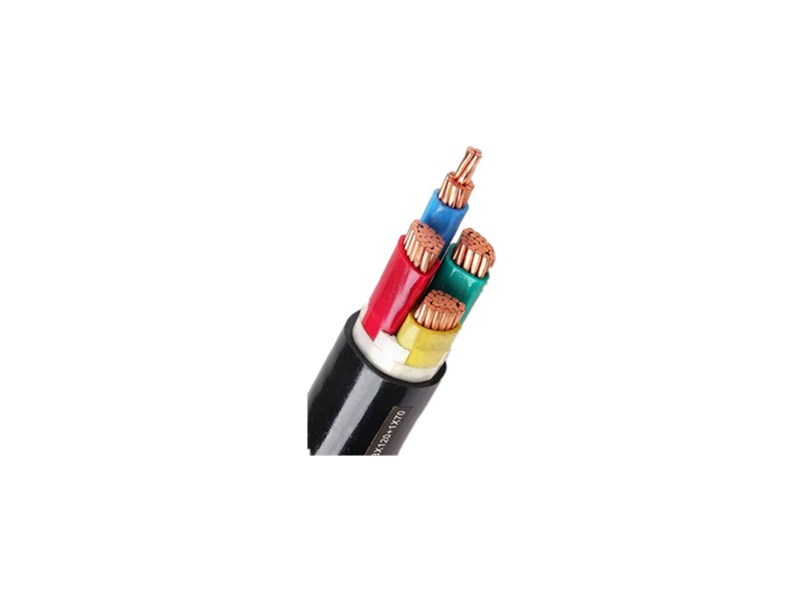

低壓電纜結構由線芯、絕緣層和保護層三部分構成。線芯用于傳導電流， 一般由多股銅線或多股鋁線絞合而成。低壓電纜有單芯、雙芯、三芯、四芯等幾種。雙芯電纜用于單相線路，三芯和四芯電纜分別用于三相三線制線路和三相四線制線路， 單芯可以按需要應用于單相制線路或三相制線路。常用的低壓電纜線芯截面積有10，16， 25， 35， 50， 70， 95， 120，150， 185， 240 mm等。
首先依據變壓器容量和接法，通常0.4kV是Y接，依據630和400的容量，高壓輸入額外電流是909A和577A；可以依據這個電流作爲臨時任務電流去選；當然也可以經過Ig=∑Igt+K*∑Idt，也就是依據臨時負載和短期負載停止選擇；如今可以開端計算截面，K*Ixu》Ig；Ixu爲電纜允許載流量，Ig爲臨時允許任務電流，可依據容量選擇也可以依據負載選擇；保險起見，按額外容量選擇只大不小；K爲不同電纜敷設條件下的校正系數，分空氣中單根，空氣中多根，空氣中穿管，土壤中單根，土壤中多根；系數見設計手冊17章附表，內容比擬多；依據Ixu=Ig/K，可以計算出載流量，依據載流量就可以選擇電纜；
舉例909A，在空氣中多根敷設，環境均勻溫度35度，允許電纜任務溫度65度，間距爲單根導線外徑；查手冊K=0.865*0.9=0.7785，Ixu=909/0.7785=1168A；1168/2=584A；查載流量，300截面的空氣中敷設載流量爲636A，用2根，大于584；所以2根并用可以滿足！另外，400kVA的，環境均勻溫度35度，允許電纜任務溫度65度，單577/0.865=667A，300截面的不滿足；所以要看看本人敷設的環境，這里所假定的環境不一定和實踐需求的契合！架空導線！
